能谱数据转化成 ASC 码文件后可以用 EXCEL、ORIGIN 等软件进行处理。这篇文章的目的是介绍用 ORIGIN 软件如何处理能谱数据，以及它的优势所在。

一、多元素谱图的处理

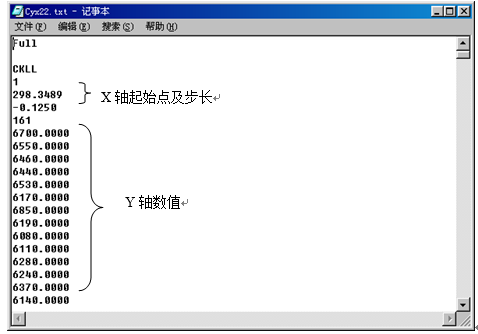

将 ASC 码文件用 NOTEPAD 打开。

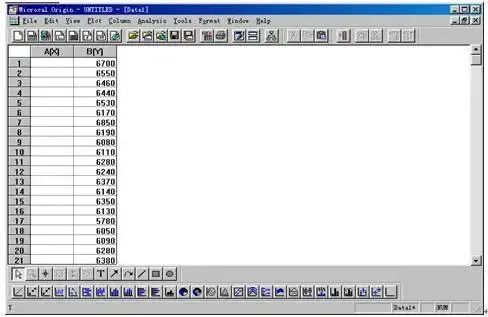

打开 ORIGIN，将 Y 轴数据粘贴到 B（Y）。

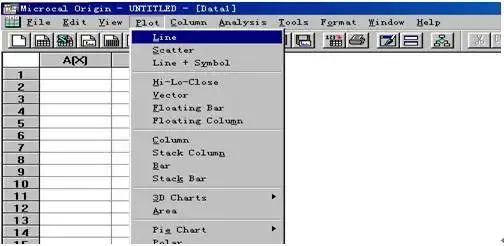

点击工具栏 plot，选择 line。

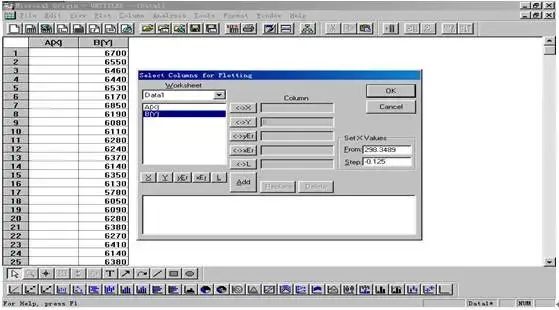

出现下图：点击 B（Y），再点击 <->Y，使 B（Y）成为 Y 轴数据。然后在“set X values”中输入起始值和步长。

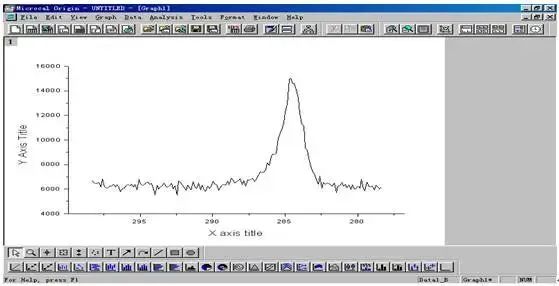

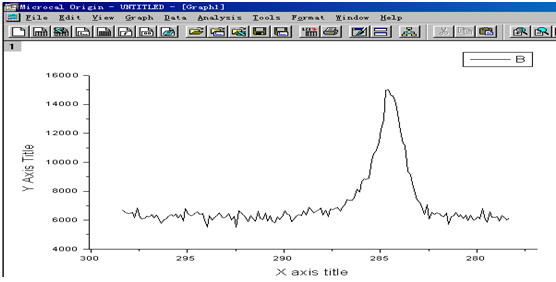

点击OK，得到下图。

利用 ORIGIN 提供的工具可以方便的进行平滑、位移。

1、位移

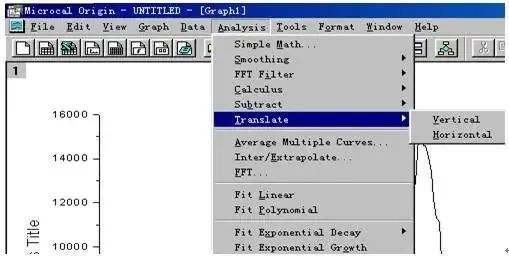

如图：选择 analysis→translate→vertical 或 horizontal 可以进行水平或垂直方向的位移。下面以水平位移为例。

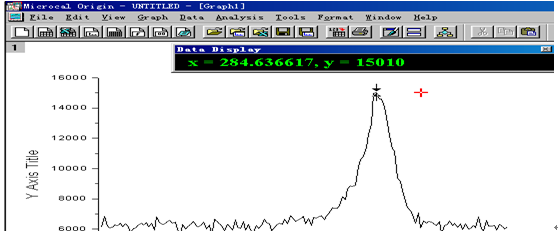

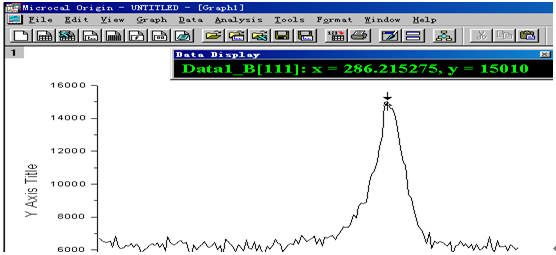

在图中双击峰顶，如图示（小窗口给出的是此点的 X，Y 值）。

然后在图中单击其他位置找到合适的 X 值（小窗口给出的是红十字的 X，Y 值）。

双击红十字的位置，峰顶就会位移到此处。

位移可以反复多次的进行，垂直方向的位移和水平方向的一样。

2、平滑

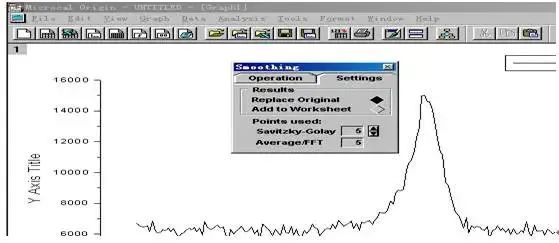

点击 settings 出现下面的界面（如果想用平滑后的代替原始的，选择”replace original”，如果想重新做图选”add to worksheet”，下面的数值不用改变）。

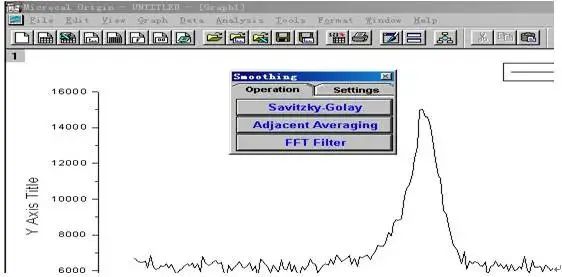

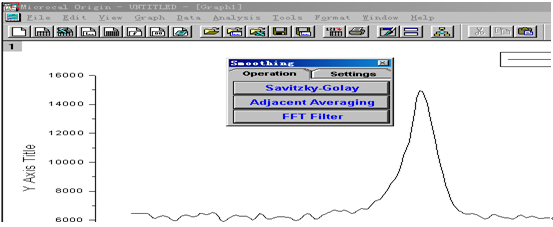

点击 operation，选择 savizky-golay 进行平滑。得到下图。

二、剖面分析数据处理

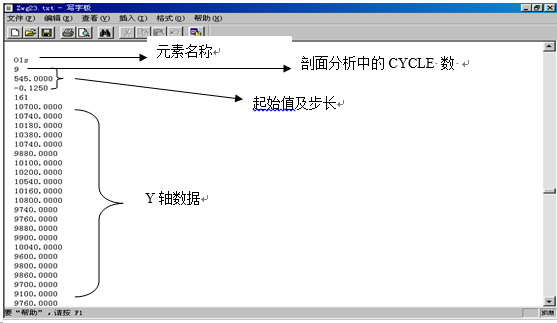

用写字板打开 ASC 码文件，选取所需要的元素。

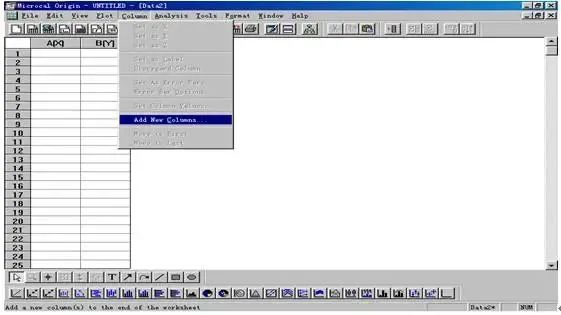

打开 ORIGIN 软件，如图示：选择 column→add new columns。

如果你的数据有九个 cycle 那么你要在下面的窗口选择 8。

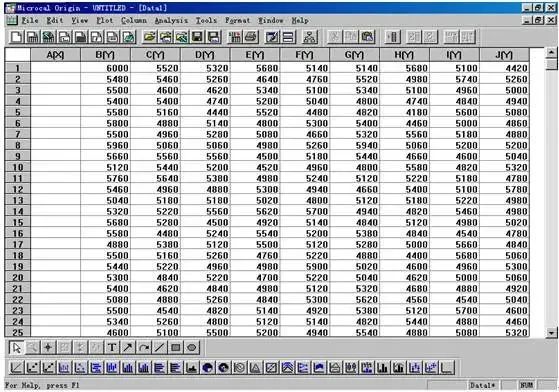

然后在 B（Y）….J（Y）中依次输入不同 cycle 的 Y 轴数值。

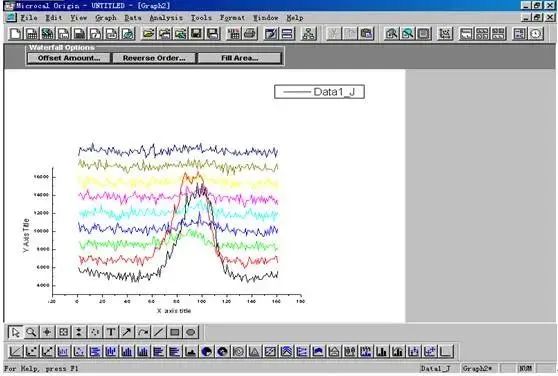

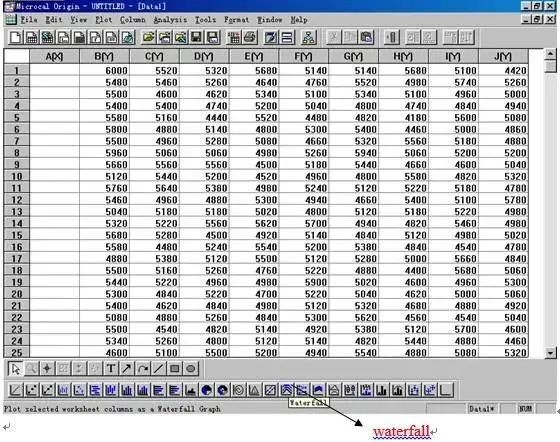

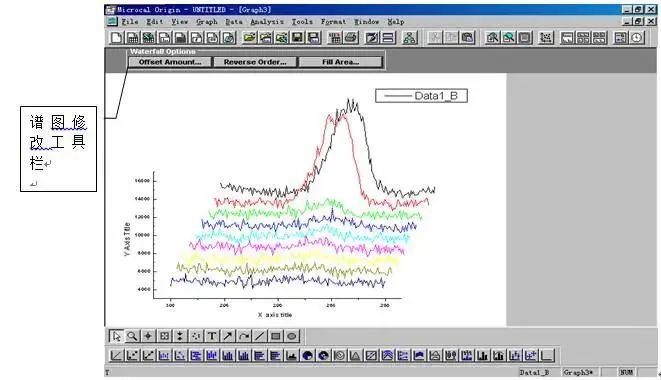

点击图中下方工具栏的 waterfall。

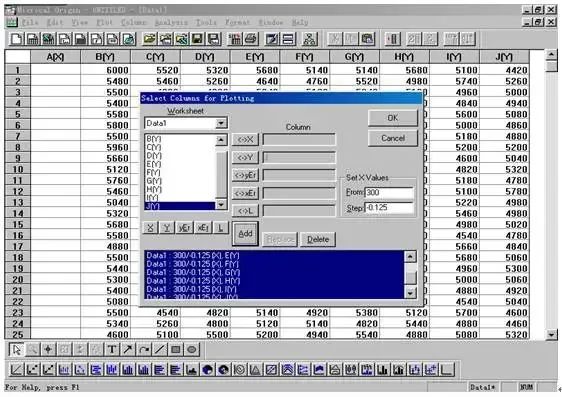

然后依次将 B（Y）–J（Y）输入 Y 轴。点击 B（Y）→<->Y→Add，其他 Y 轴数据（C（Y）等等如法炮制），然后输入 X 轴起始值和步长。

如果想要得到其中某一个 cycle 的谱图，只要调出原来的 worksheet（数据表），再次点击 waterfall，但只选一组 Y 轴数据（和多元素分析一样），然后输入 X 轴数据，就可以了。

三、谱图解叠

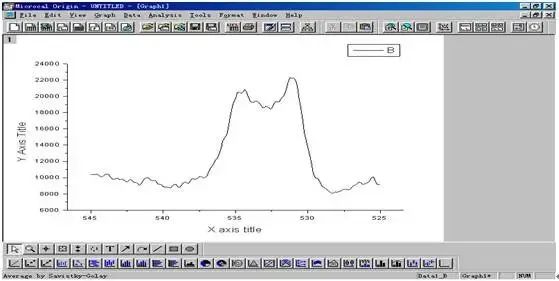

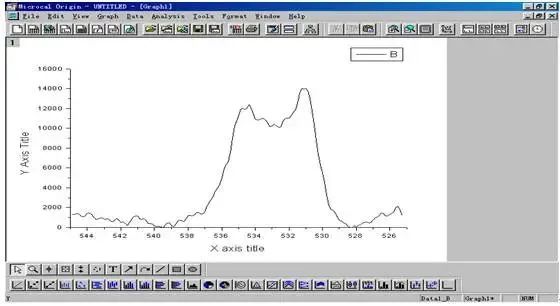

和多元素分析步骤一样，经过平滑、位移，得到下图。

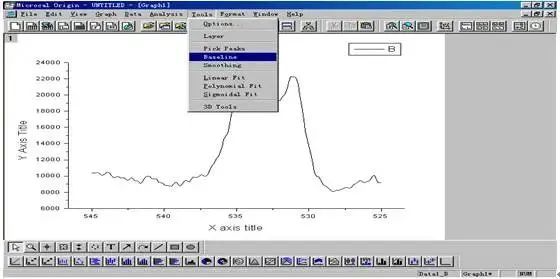

去本底：选择 tools→baseline。

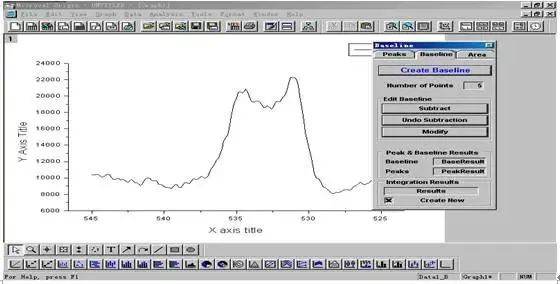

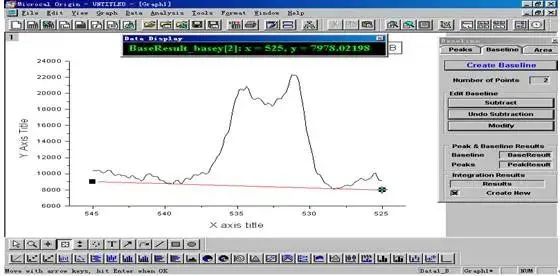

出现下面的窗口，选择 baseline，将 number of points 后的参数改小一些，比如 2，点击 create baseline。

选择小窗口中的 modify。

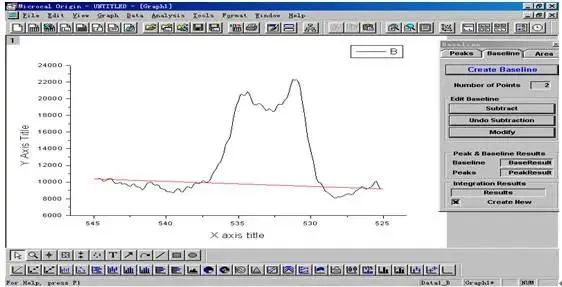

拖动每一点到合适的位置（点住鼠标左键不放一直拖到合适的位置）。

然后选择 substract 得到。

分别点击 X 轴、Y 轴将坐标更换为原来顺序和数值同时关闭 baseresult。

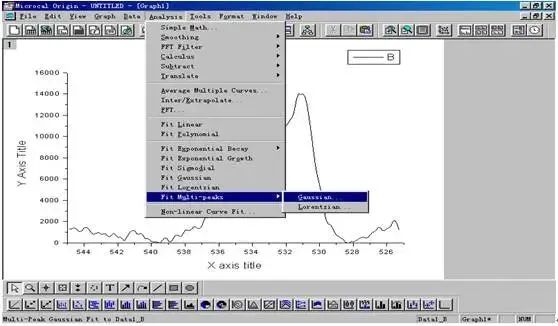

选择 analysis→Fit multi-peaks→gaussian。

出现下面的窗口，按需要拟合的子峰个数输入

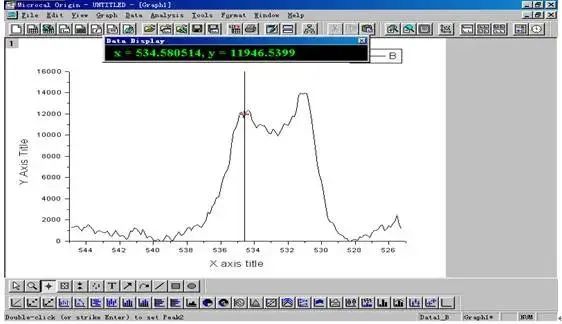

点击 OK 默认选择，根据谱图的形状双击选择子峰位置（红十字代表峰顶）。

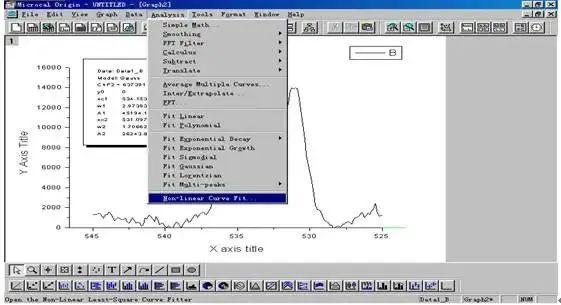

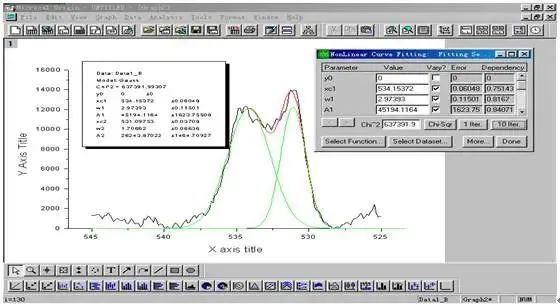

刚才设置为两个子峰，所以双击两个位置，这时电脑自动计算出相关数据：如果想要看拟合后的曲线，需激活（调出）谱图窗口。然后，选择 analysis→non liner curve fit。

上图不合理，两子峰半峰宽相差太大，需要加入新的子峰进行调整。

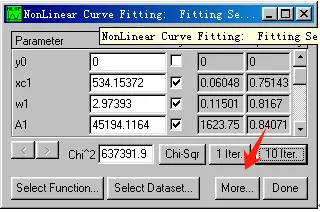

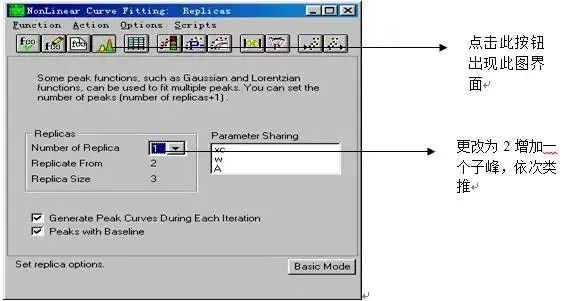

选择 basic modeàstart fitting 回到原界面，点击 1 lter和 10 lter  直到出现新的子峰。

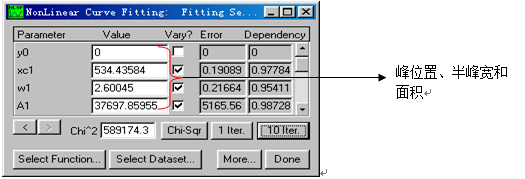

上图明显也不合理，调节小窗口中各个子峰的数值。

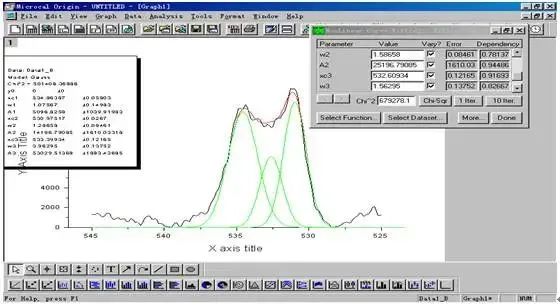

然后点击下图中 done 按钮，再次激活谱图窗口，选择 analysis→non-linear curve fit，反复修改直到得到满意的谱图。

四、多元素分析注意事项

1、不能一味的平滑，有时不平滑反而能更准确的反映样品的性质。

2、位移要有理有据，不能按自己的需要移动。

五、解谱注意事项

1、各个子峰的半峰宽要尽量接近。

2、如果所解谱图不是 1S，就会出现裂分峰。此时一定要根据谱图手册，按裂分峰间距解谱。

3、对于裂分峰峰面积不能随意拟合，要按谱图手册的比例进行。
